從KiCad生成Gerber文件
什么是KiCad？
KiCad是免費的，易于下載的軟件，可用于電子設計自動化（EDA）和計算機輔助設計（CAD）。使用此程序時，可以從電路中實現PCB設計原理圖。其中包含一些工具，可用于創建物料清單（BOM），圖稿，PCB +組件的3D視圖和gerber文件。該文檔的目的是指導Bittele的客戶逐步完成使用KiCad生成gerber文件的過程。同樣，可以在此處找到使用另一個常用程序（Eagle）導出Gerber的指南。
Gerber文件是層的圖稿，一旦被制造，將用于構造該板。用于制造和組裝PCB的行業標準文件類型是gerber文件類型。因此，它們很容易被我們的制造設備識別和加工。
生成Gerber文件
本指南假定您已經在KiCad中完成了PCB的設計，并準備導出gerber文件。

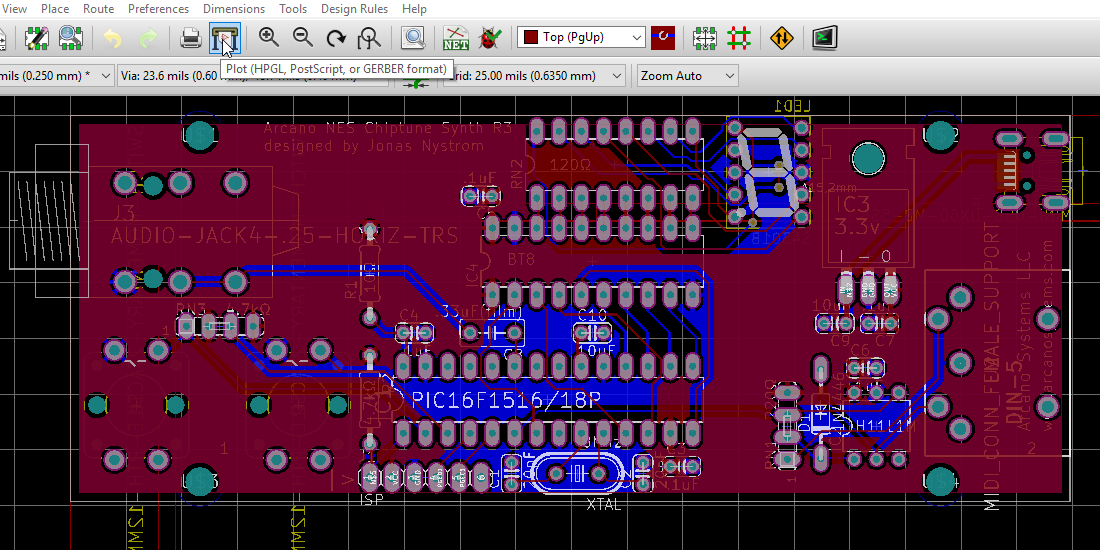

1）選擇“繪圖”按鈕（位于打印機圖標旁邊）。

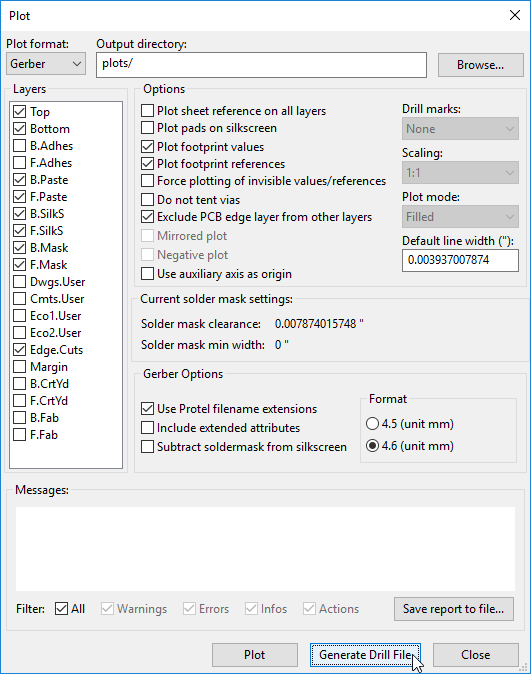

這將打開繪圖窗口。
上圖顯示了此示例項目中使用的許多不同層。通常，PCB制造和組裝僅需要10層（僅制造不需要粘貼層）：
?
頂部銅（頂部）+頂部阻焊膜（F.Mask）+頂部絲網印刷（F.SilkS）+頂部粘貼（F.Paste）
?
?
底部銅（底部）+底部阻焊膜（B.Mask）+底部絲網印刷（B.SilkS）+底部糊劑（B.Paste）
?
?
電路板輪廓（Edge.Cuts）
?
?
鉆取文件（上圖未顯示）
?

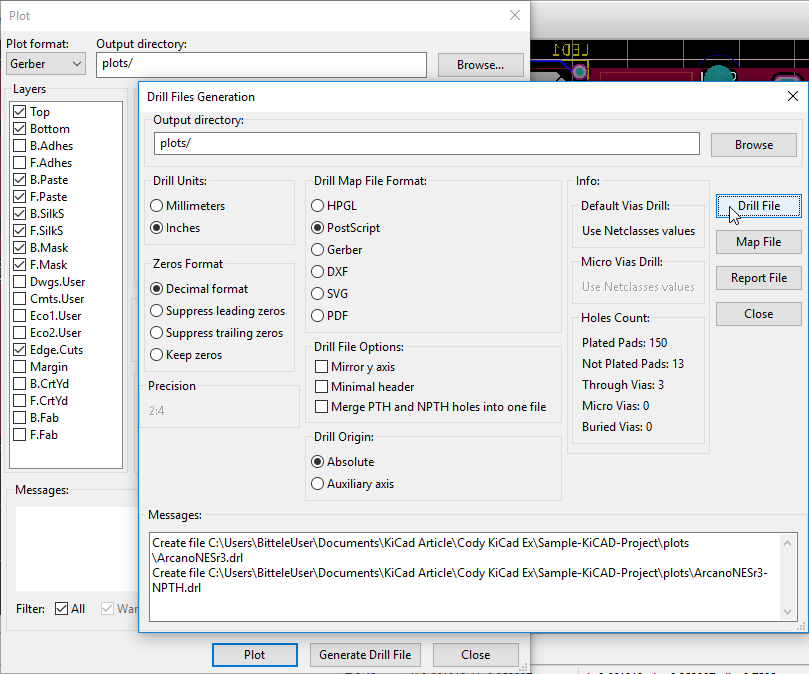

2）確?！袄L圖”格式設置為“ Gerber”，并且已選擇所有上述圖層。接下來，您將點擊“ Generate Drill File”按鈕。您將在此處使用默認值。單擊“鉆探文件”或按Enter鍵以生成鉆探文件（請參見下圖）：
3）在消息窗口下方， 將顯示現在已生成鉆探文件的位置。單擊關閉按鈕返回上一個窗口。單擊“繪圖”（在生成鉆取文件旁邊）。將生成各層的gerber文件（在消息窗口下再次顯示），然后單擊“關閉”。

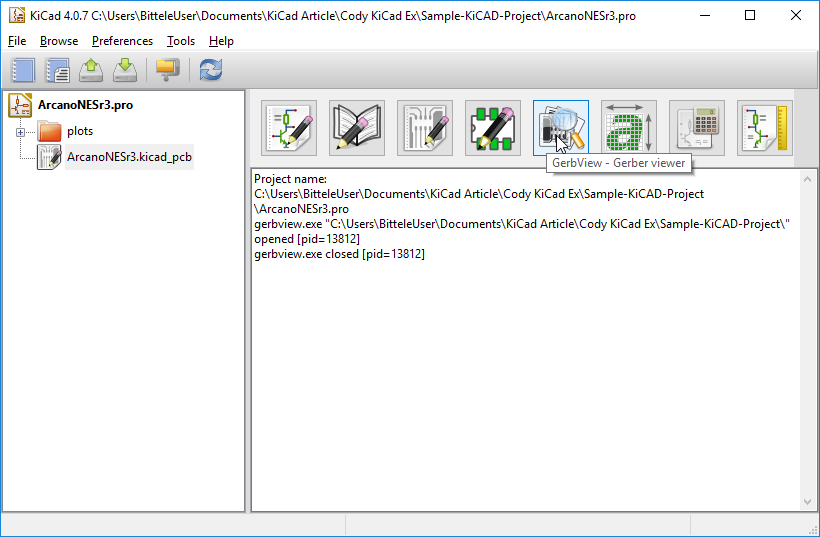

4）生成您的Gerber文件后，可在發送給我們以獲取PCB制造報價之前對其進行檢查，以發現任何潛在的錯誤。返回到KiCad項目主窗口，然后單擊GerbView – Gerber查看器按鈕（見下圖）：

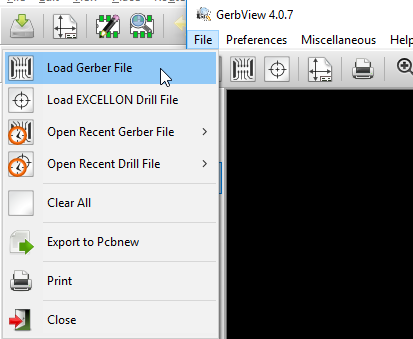

5）在彈出的窗口中，單擊“文件”>“加載Gerber文件”。

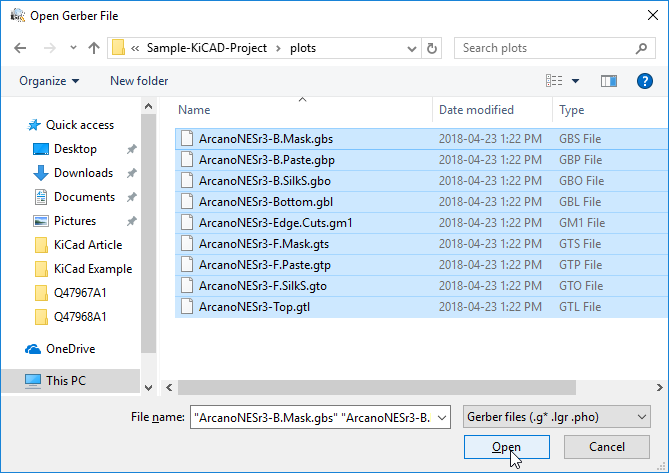

6）選擇所有顯示的層，然后單擊“打開”。

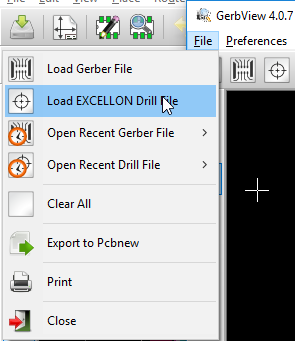

7）同樣，單擊“文件”>“加載EXCELLON鉆孔文件”。

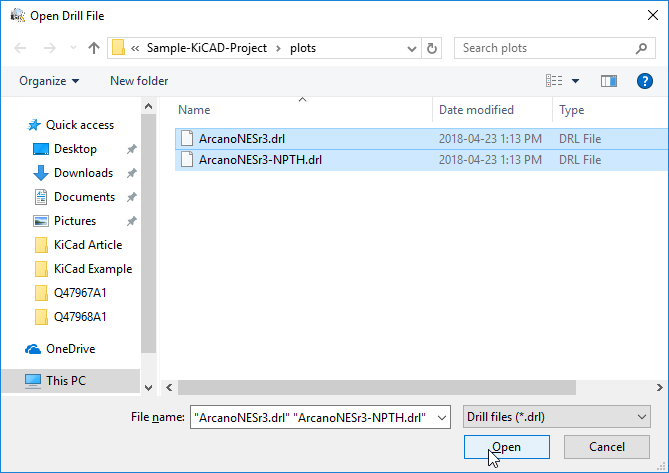

8）選擇鉆取文件，然后單擊“打開”。
請注意，這里已經創建了2個鉆取文件。第一個代表“鍍孔”，第二個代表“非鍍孔”。這將導致我們以后看到11個文件，而不是10個文件。
9）一旦將所有圖層導入GerbView，就可以執行所有最終檢查（可以逐層查看每個圖層，依此類推）。一旦您對設計正確感到滿意，便可以報價和訂購電路板了。

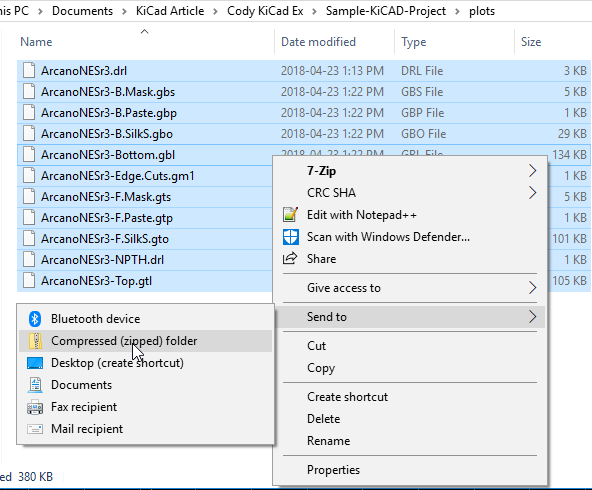

10）導航到計算機上KiCad項目所在的目錄。選擇并壓縮以下11個文件：
可以在下面看到說明每種文件類型的列表：
* .drl-鉆取文件
* .gbs-Gerber底部阻焊劑
* .gbp-Gerber底部粘貼
* .gbo-Gerber底部絲印（疊加）
* .gbl-Gerber底層
* .Edge.Cuts.gm1-板輪廓（Gerber Mechanical 1）
* .gts-格柏頂部阻焊劑
* .gtp-Gerber頂貼
* .gto-Gerber頂部絲?。ǒB加）
* .drl-鉆取文件
* .gtl-Gerber頂層
深圳市小銘打樣PCBA打樣：這些都是我們需要的所有生產文件，用于產生您的報價并制造您的電路板。
